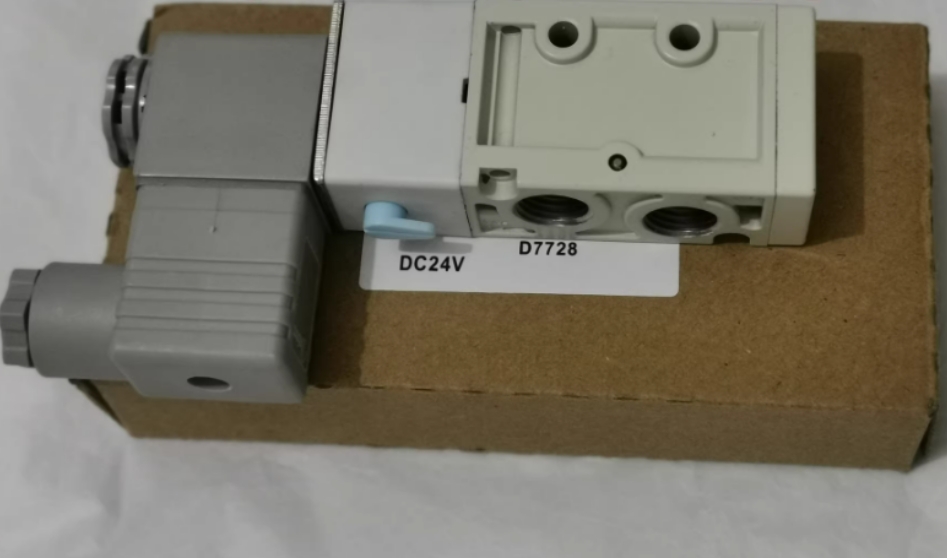

在工业自动化机械安全控制体系中，气动系统的残压排出与执行元件状态监测是规避机械误动作风险的核心环节。CKD喜开理针对性推出的SNS系列带阀芯位置检测功能残压排出阀，以ISO13849-1安全认证为核心支撑，集成“精准位置检测+高效残压排出+冗余安全设计"三大特性，成为覆盖第3、4类安全控制需求的关键元件。该系列通过先导式软滑阀结构与智能检测技术的融合，有效解决传统残压排出阀“状态不可控、故障难预警"的痛点，广泛适配汽车制造、电子加工等高精度安全场景。本文将从型号体系、结构创新、性能参数及应用价值等方面，全面拆解其技术优势。
一、模块化型号体系：精准适配多元工况需求
SNS系列采用“核心标识+功能参数编码"的系统化命名规则，通过9个维度的参数组合实现工况精准匹配，用户可根据连数、配管规格、安全需求快速完成选型。核心标识“SNS"明确产品为带位置检测的残压排出阀，后续编码依次对应连数、配管口径、手动装置、电线连接、安全限位开关、先导方式、流向选择、消音器配置及电压，每个参数均形成标准化选项库。
连数作为基础选型参数，“1"代表1连单阀结构，“2"代表2连双阀结构，其中2连型号可实现残压排出的冗余化控制，单一阀门故障时仍能通过另一路完成排气，满足高安全等级需求。配管口径以“10A"“15A"等代码区分，对应Rc3/8至Rc1/2规格，同时兼容G螺纹与NPT螺纹，适配主流气动管路标准，如15A对应Rc1/2口径，可直接对接北美市场常用的NPT1/2管路。手动装置提供“非锁定·锁定通用型"与“非锁定式"两种选择，通用型标配保护罩，锁定状态下保护盖无法关闭，从物理层面防止误操作。
典型型号“SNS-2-15A-MBLKS-3"完整诠释了参数组合逻辑：“2"代表2连结构，“15A"对应Rc1/2配管口径，“M"为非锁定式手动装置，“B"表示带浪涌吸收器与指示灯的DIN端子箱，“L"配备Pg13.5规格的欧姆龙D4N-1B31安全限位开关，“K"代表外部先导方式，“S"附带SLW-10L消音器，“3"明确额定电压为DC24V。此外，针对洁净场景可定制禁铜处理型号，针对逆流需求可选择“X1"流向编码，形成覆盖常规与特殊工况的完整产品矩阵。
二、安全导向结构设计：构建全链路防护体系
SNS系列的核心竞争力源于“安全检测+可靠执行"的结构融合，通过四大创新设计实现机械安全的闭环控制。阀芯位置检测系统是安全核心，采用欧姆龙D4N系列限位开关作为检测元件，开关接触电阻低于25mΩ，最小适用负荷达DC5V 1mA，可精准捕捉软滑阀的启停位置。系统通过实时验证“阀通电信号"与“阀芯位置信号"的一致性实现安全自查，当二者出现偏差时，60秒内即可触发报警，红色LED指示灯闪烁并输出开关量信号，便于控制系统快速响应。
残压排出机构采用先导式软滑阀结构，分为内部先导与外部先导两种控制方式，外部先导型号需接入0.2~0.7MPa的控制压力，内部先导型号则利用自身管路压力驱动，0.2MPa即可动作。1连型号音速导率P→A方向达13dm³/(s·bar)，2连型号为10dm³/(s·bar)，配合优化的流道设计，可快速排出气动回路残压，避免气缸等执行元件因残压导致的“漂移"风险。2连结构的冗余设计进一步提升安全性，两路阀门独立工作，即使其中一路发生阀芯卡滞等故障，另一路仍能维持残压排出功能，符合ISO13849-1标准中“单一故障不丧失安全功能"的要求。
防护与安装设计兼顾可靠性与便捷性，阀体采用铝合金压铸件，表面经涂装处理提升抗腐蚀能力，防护等级达IP65，可抵御工业环境中的粉尘与喷淋水侵入。P气口标配滤网，内部集成先导过滤器，能有效过滤压缩空气中的杂质，防止阀芯磨损导致的故障。模块化设计使其可与F.R.L. 2000~4000系列元件直接连接，无需额外配管，较传统独立安装方式减少34%的安装空间，底板通孔设计支持螺栓固定，1连型号仅需2个φ5.4安装孔即可完成固定。
三、全工况性能参数：支撑稳定可靠运行
压力性能适配主流气动系统需求，使用压力为0.7MPa，耐压力达1.05MPa，可承受系统压力波动带来的瞬时冲击。流体与环境温度控制在5~55℃与-5~55℃，明确要求避免冻结，防止低温导致的阀芯卡滞与密封失效。机械稳定性优异，耐振动性能达50m/s²，可适应机床、生产线等振动环境；耐冲击性能高达300m/s²，能抵御设备启停产生的瞬时冲击力，确保阀芯位置检测的准确性。
电气性能聚焦安全与节能，额定电压为DC24V，电压波动允许范围±10%，保持电流仅0.042A，功耗低至1.0W，长期运行可有效降低能耗。绝缘等级达B级，绝缘电阻不低于100MΩ，额定绝缘电压300V，配备变阻器浪涌吸收器，能有效抑制电路中的瞬时过电压，保护控制回路。安全限位开关的触电保护等级为Class II，污染度适应等级3，可在多粉尘、轻度油污的工业环境中稳定工作，带条件短路电流达100A，提升工况下的安全性。
流量与重量参数按连数差异化设计，1连型号P→A方向音速导率13dm³/(s·bar)，A→R方向14dm³/(s·bar)，满足中小流量系统需求；2连型号P→A方向降至10dm³/(s·bar)，A→R方向保持14dm³/(s·bar)，兼顾冗余安全与排气效率。重量方面，1连不带开关型号仅0.6kg，带Pg13.5限位开关的2连型号为1.2kg，轻量化设计降低管路承重负担，适配各类安装空间。
四、安全认证与应用场景：赋能高等级安全控制
SNS系列核心符合ISO13849-1机械安全标准，该标准通过“性能等级（PL）"评估安全相关控制系统的可靠性，SNS系列凭借冗余设计与高诊断覆盖率，可满足PL d至PL e的高等级需求，对应机械安全第3、4类控制场景。标准中明确，安全功能需通过风险评估确定所需PLr（所需性能等级），SNS系列的双通道架构、高MTTFd（平均危险失效时间）与高DC（诊断覆盖率），能确保实际达到的PL不低于PLr，帮助设备快速通过安全认证。
基于安全与适配优势，该系列广泛应用于三大领域：在汽车焊接生产线中，2连型号配合机械臂气动夹具，实现夹具残压的冗余排出，避免工件脱落风险；在电子半导体封装设备中，禁铜处理型号与F.R.L.元件模块化连接，防止铜离子污染的同时保障管路残压可控；在食品包装机械中，IP65防护等级与无油设计，适配潮湿、洁净的生产环境，通过位置检测确保气缸动作与包装流程的同步性。
日常使用与维护需遵循三大原则：安装时需按规定紧固导线护套，避免水油侵入端子箱；无需额外给油，过多给油或间歇给油会导致阀芯动作不稳定，若特殊情况需给油，应使用ISO VG32透平油；逆流型号（X1）不支持直接安装，必须与F.R.L. 2000~4000系列模块化连接，确保流向控制的可靠性。
五、产品核心价值总结
CKD喜开理SNS系列通过“安全认证+智能检测+冗余设计"的技术组合，重新定义了残压排出阀的安全标准。ISO13849-1认证与阀芯位置检测系统构建了双重安全屏障，2连结构实现故障冗余，IP65防护与模块化设计提升了环境适配性。从参数编码的精准选型到低功耗的节能特性，从粉尘车间到洁净厂房，SNS系列以“安全可控、适配灵活、运行可靠"的核心优势，成为工业气动系统中保障人员与设备安全的关键元件，充分体现了CKD在气动安全领域的技术深耕与场景化设计理念。
