一、衍生型号体系：按场景需求精准细分
G29D与G39D系列通过“配管口径+压力量程"的模块化组合形成衍生体系，型号编码逻辑清晰，便于用户快速选型。G29D系列以“DS形"为核心结构标识，聚焦轻量化需求，配管口径分为R1/16（型号标识“3"）与R1/8（型号标识“6"）两类，压力量程统一覆盖0~1.0MPa，典型型号如G29D 3 P10（R1/16口径，0~1.0MPa）、G29D 6 P10（R1/8口径，0~1.0MPa）。

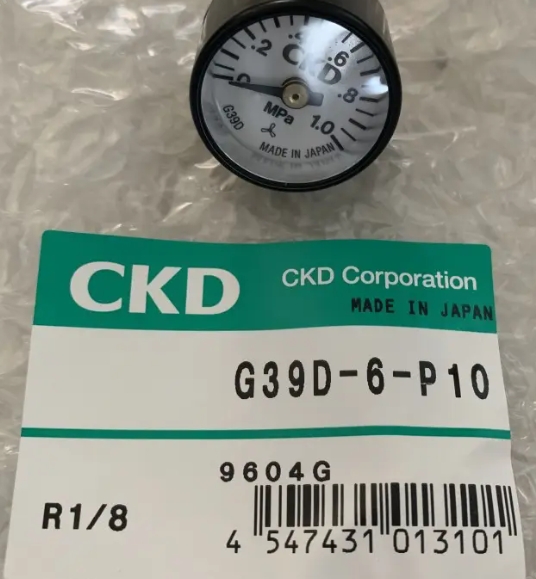

G39D系列则以“DT形"结构为特征，侧重提升结构稳定性，配管口径固定为R1/8（型号标识“6"），压力量程通过标识区分：“P04"对应0~0.4MPa，“P10"对应0~1.0MPa，衍生出G39D 6 P04、G39D 6 P10等主力型号，适配对压力监测范围有差异化需求的工况。两类系列均支持定制化连接方式，可匹配特殊安装场景的接口需求。
二、核心规格特性：兼顾小型化与实用性
超小型结构设计是该系列的核心优势。G29D系列显示部直径仅φ21mm，机身采用锌压铸件经特殊涂装处理，重量仅12g，较传统压力表减重60%以上，可直接集成于微型气动阀岛或紧凑式气路模块中，有效节省安装空间。G39D系列显示部直径放大至φ26mm，兼顾读数便捷性与小型化需求，机身采用钢板外壳与黄铜核心部件，重量37g，结构强度较G29D提升显著，适配有轻微振动的工业场景。
在材质适配性上，两款系列均采用针对性设计：G29D的镜片选用聚碳酸酯树脂，具备优异的抗冲击性，可抵御装配过程中的意外碰撞；G39D镜片采用丙烯树脂，透光率达92%以上，配合防眩光处理，在车间强光环境下仍能清晰读数。两者均配备6边形连接部与背面螺纹结构，兼容标准化安装工具，装配效率较传统圆形连接部提升30%。
环境适应性方面，系列产品统一支持5~60℃的流体及环境温度范围，可覆盖大多数气动系统的工作环境。同时均满足RoHS 2.0合规要求，重金属含量远低于行业标准，适配电子、食品等环保要求严苛的领域。G39D系列更针对潮湿环境优化了密封结构，在相对湿度90%的工况下仍能稳定运行，无凝露影响。
三、关键技术参数：支撑精准监测需求
该系列的测量性能与结构参数围绕工业精准监测需求设计。测量介质统一为压缩空气，G29D系列压力测量范围固定为0~1.0MPa，G39D系列则提供0~0.4MPa、0~1.0MPa两种选择，满足低压与常规压力监测的不同需求。G39D系列的显示性能经过特殊校准，在20±15℃的基准温度下，满量程性能控制在±3%范围内，符合JIS标准对精密压力表的要求。
结构尺寸上，G29D的机身长度仅45mm，安装孔中心距28mm，可直接嵌入标准小型气路板；G39D机身长度52mm，安装兼容性更广，连接部对边尺寸14mm，适配常用的10mm扳手快速紧固。材质参数方面，G29D阀体为锌合金压铸件（Zn-Al-Cu合金），硬度达HB80；G39D的连接部与弹簧管采用HPb59-1黄铜，抗腐蚀性能优异，经500小时盐雾测试无明显锈蚀。
四、核心技术特性：细节设计提升可靠性
在显示机制上，系列产品采用高对比度指针与刻度设计，指针采用荧光涂层，即使在昏暗的设备内部也能快速读数。G39D更优化了指针阻尼结构，将指针稳定时间缩短至0.5秒以内，避免压力波动导致的指针抖动，提升读数效率。
结构优化方面，两款产品均采用“背面螺纹+防松垫圈"的双重固定方式，安装扭矩控制在8~12N·m即可实现可靠密封，避免过度拧紧导致的螺纹损坏。G29D的镜片与阀体采用超声波焊接工艺，密封等级达IP54，可有效防止粉尘侵入；G39D则采用卡扣式镜片设计，便于现场维护时的清洁与更换。
耐用性保障上，弹簧管作为核心测量元件，采用精密冷拔工艺成型，G29D选用磷青铜材质，G39D选用锡青铜材质，两者均经过100万次循环压力测试无疲劳变形，使用寿命远超行业平均的50万次标准。
五、应用价值：赋能精密气动系统管控
G29D・G39D系列凭借超小体积与可靠性能，成为精密气动系统的理想监测配件。在电子芯片封装设备中，G29D可集成于微型真空吸盘气路，实时监测吸附压力，确保芯片抓取过程中的稳定性；在医疗输液泵设备中，G39D通过精准监测气动驱动压力，保障药液输送的匀速性。
该系列的标准化设计与CKD气源处理单元形成适配，可实现“FRL+压力表"的一体化集成，减少管路连接点，降低泄漏风险。同时，清晰的型号体系与明确的性能参数，为用户提供了精准的选型依据，避免了因选型不当导致的设备故障，显著提升了气动系统的运维效率。
